我們都知道365nm紫外芯片在日常生活中應用的十分廣泛，那么你知道254nm紫外芯片與365nm紫外芯片有啥區別嗎？下面一起來看下吧。

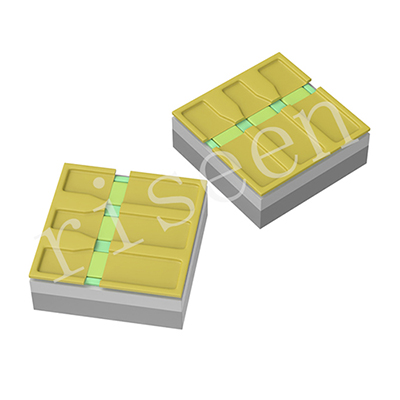

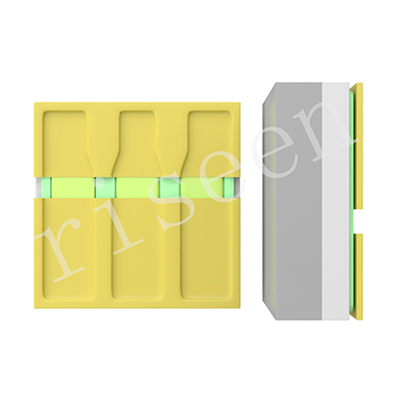

254nm 屬于 UVC 區域，能量非常高

254nm紫外芯片做菌落實驗，那效果挺直觀的，就是照一下，細菌活性掉得很快。原因其實也很簡單，這個波段剛好落在 DNA、RNA 吸收峰附近，會讓雙螺旋斷裂，病毒和細菌沒有辦法復制。

但問題也跟著來了：芯片壽命短、光衰快、驅動嚴格、封裝材料不好選（普通透鏡直接被燒黃）

你但凡把它隨便做成模塊，散熱和封裝一旦沒控制好，光功率像滑梯一樣掉。

365nm 的應用就舒服很多

這個波段能量沒那么暴躁，不會去破壞生命體結構，所以不會被當成滅活工具。它屬于 UVA 區域，在材料、工業、實驗室設備里特別常見。

壽命方面也明顯更友好，很多 365nm 芯片壽命可以做到幾千到幾萬小時，只要散熱做得穩，衰減不會像 UVC 那么恐怖。

以上給大家介紹的就是254nm紫外芯片和365nm紫外芯片的區別，如果你還有不清楚的話，歡迎隨時聯系我們。
